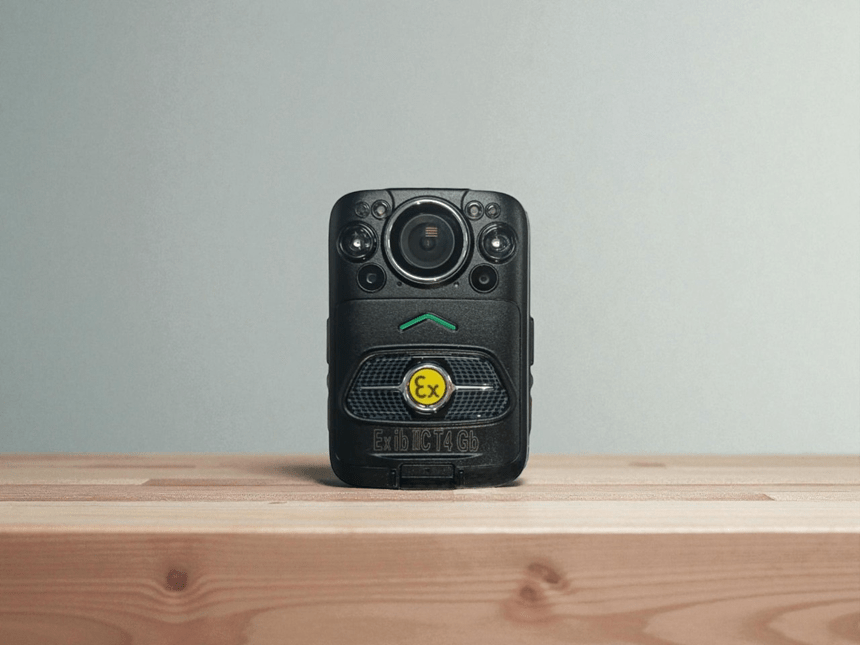

Зоны 0, 1 и 2: как подобрать тип персонального видеорегистратора под класс взрывоопасной зоны
Выбор персонального видеорегистратора для промышленного объекта строго зависит от класса взрывоопасной зоны, куда его планируется вносить. В Зонах 0, 1 и 2 необходимо использовать только взрывозащищённые (Ex-) регистраторы, соответствующие требованиям ТР ТС 012/2011. При этом для Зоны 0 требуется устройство с самым высоким уровнем защиты (Ga), а для Зон 1 и 2 достаточно высокого уровня (Gb). Использование обычных (не-Ex) устройств в этих зонах запрещено и является грубым нарушением промышленной безопасности.
Напишите: «Зона»

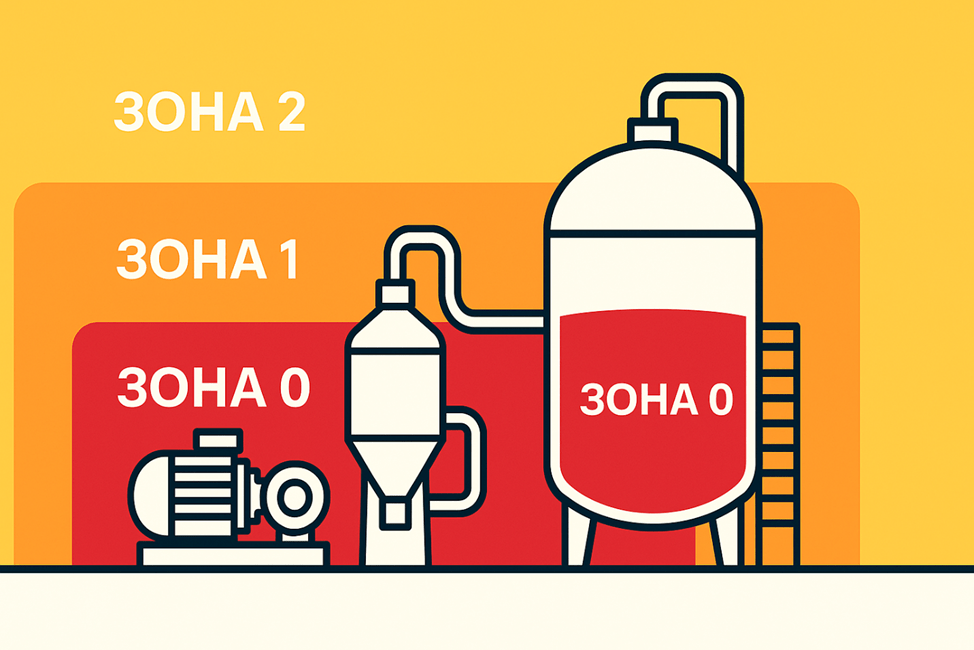

Краткое напоминание классификации зон
Классификация взрывоопасных зон (в соответствии с ГОСТ IEC 60079-10-1-2011 и ФНП) основана на частоте и продолжительности присутствия взрывоопасной газовой смеси (паров или газов) в окружающем воздухе.
Зона 0 — постоянное присутствие взрывоопасной смеси
Зона 0 — это область, в которой взрывоопасная газовая смесь присутствует постоянно или в течение длительных периодов времени. Это зона максимального риска, где концентрация паров или газов может постоянно находиться в пределах, достаточных для взрыва (выше нижнего концентрационного предела распространения пламени — НКПР).
- Требования к оборудованию: Персональный видеорегистратор должен быть безопасным даже при двух независимых отказах. Требуется особо высокий уровень защиты (Ga).
- Пример маркировки EPL: Ga (например, Ex ia IIC T4 Ga).
Зона 1 — периодическое возникновение
Зона 1 — это область, в которой взрывоопасная газовая смесь вероятно может возникать при нормальном режиме работы технологического оборудования. Смесь присутствует не постоянно, но может появиться периодически (например, при утечках через уплотнения насосов или клапаны).
- Требования к оборудованию: Носимый видеорегистратор должно быть безопасным при ожидаемых отказах или сбоях. Требуется высокий уровень защиты (Gb).
- Пример маркировки EPL: Gb (например, Ex ib IIB T4 Gb).
Зона 2 — редкое и кратковременное
Зона 2 — это область, в которой взрывоопасная газовая смесь маловероятно возникает при нормальной работе и, если возникает, то только на короткий промежуток времени. Обычно это зоны, граничащие с Зоной 1.
- Требования к оборудованию: Оборудование должно быть безопасно только в нормальном режиме работы. Допускается повышенный уровень защиты (Gc), но на практике чаще используется оборудование Gb (покрывающее и Зону 1, и Зону 2) для стандартизации.
- Пример маркировки EPL: Gc (например, Ex nC IIC T6 Gc).
Где на реальном объекте находятся эти зоны
Классификация зон всегда определяется технологическим регламентом и проектной документацией объекта на основании расчетов.
Нефтебазы, НПЗ, химпроизводства
Эти объекты являются классическими примерами мест, где взрывоопасные зоны возникают из-за летучих веществ (углеводороды, растворители, химические реагенты).
Примеры: насосные, эстакады, резервуары, ГРП
| Зона | Типичный элемент объекта | Примеры места возникновения |
| Зона 0 | Внутреннее пространство аппаратов | Паровое пространство внутри резервуара или цистерны; полость внутри технологического аппарата. |
| Зона 1 | Непосредственная близость к источникам утечки | Зона вокруг уплотнений насосов, фланцевых соединений, дыхательных клапанов, люков резервуаров (вне аппарата). |
| Зона 2 | Удаленные от источника утечки места | Наружная зона в радиусе 5-10 м от Зоны 1; помещение с недостаточной вентиляцией, где стоят аппараты Зоны 1. |
Общий принцип выбора оборудования по зоне
Главное правило: взрывозащищенный видеорегистратор должен обеспечивать уровень защиты, равный или превышающий требуемый для данной зоны.
Когда без Ex-регистратора уже нельзя
Взрывозащищённый (Ex-) видеорегистратор необходим всегда, когда инженер или оператор входит в Зоны 0, 1 или 2.
- Обычный персональный видеорегистратор (даже если он «защищён» от воды и пыли по стандарту IP67 содержит электронные компоненты, способные искрить, нагреваться или накапливать статический заряд. Взрывоопасная смесь (даже кратковременно появившаяся в Зоне 2) может быть воспламенена.
- Обоснование: Использование несертифицированного оборудования в Ex-зоне — это прямое нарушение требований ТР ТС 012/2011, влекущее за собой административную и потенциально уголовную ответственность.
Когда допустим обычный персональный регистратор
Обычный, не-Ex, персональный регистратор может быть использован только в безопасных зонах (неклассифицированных зонах), где взрывоопасная смесь не может образоваться в принципе (например, административные здания, офисы, зоны хранения, не связанные с ЛВЖ/ГЖ, или открытые территории, расположенные далеко от источников выброса).
Напишите: «Подбор модели»
Как разделить территорию объекта по типам устройств
Для эффективного и безопасного внедрения персональных регистраторов необходимо разработать четкий внутренний регламент на основе карты классификации зон.
Карта зон и маршруты обходов
Карта классификации взрывоопасных зон является основным документом. Служба ПБ должна:
- Проанализировать стандартные и специальные маршруты обходов инженеров и ремонтных бригад.
- Определить самый высокий класс зоны, в который попадает сотрудник на данном маршруте.
- Обозначить «точки входа» в Ex-зоны, где сотрудник обязан включить Ex-регистратор и проверить его исправность.
Сопоставление: зона → тип регистратора
| Зона (опасность) | Требуемый уровень защиты (EPL) | Тип необходимого регистратора | Пример маркировки |
| Зона 0 (Постоянно) | Особо высокий (Ga) | Ex-регистратор с уровнем Ga | Ex ia IIC T4 Ga |
| Зона 1 (Вероятно) | Высокий (Gb) | Ex-регистратор с уровнем Gb | Ex ib IIB T4 Gb |
| Зона 2 (Маловероятно) | Повышенный (Gc) или Gb | Ex-регистратор с уровнем Gb (рекомендуется) | Ex ib IIB T4 Gb |
| Неклассифицированные зоны (Безопасно) | Не требуется | Обычный персональный регистратор | Не имеет Ex-маркировки |
Практическая рекомендация: Для Зон 1 и 2 часто приобретают универсальное оборудование с маркировкой Gb. Это позволяет стандартизировать парк устройств и исключить риск использования менее защищенного Gc оборудования в Зоне 1.
Практические сценарии
Рассмотрим, как классификация зон влияет на использование нагрудных видеорегистраторов в повседневной работе.
Обход резервуарного парка
- Задача: Инженер ПБ проводит проверку состояния резервуаров, дыхательных клапанов и фланцевых соединений.
- Классификация зоны: Непосредственная близость к клапанам и люкам — Зона 1; верхняя часть резервуара (паровое пространство) — Зона 0.
- Требования к регистратору:
- Для Зоны 1: Необходим Ex-регистратор с уровнем Gb.
- Для Зоны 0: Если требуется видеофиксация внутри аппарата (что крайне редко), необходим Ex-регистратор с уровнем Ga.
Работа на эстакаде
- Задача: Контроль работ подрядчика при сливе/наливе нефтепродуктов на эстакаде.
- Классификация зоны: Зона под сливными устройствами и вблизи патрубков — Зона 1; более удаленная зона на эстакаде — Зона 2.
- Требования к персональному регистратору: Использование взрывозащищенного регистратора с уровнем Gb является обязательным и достаточным для покрытия обеих зон. Сам факт ношения такого регистратора подрядчиками повышает их дисциплину и является неоспоримым доказательством соблюдения или нарушения технологического регламента.
Инспекция в административной части без Ex-рисков
- Задача: Инженер ПБ проводит проверку документации, проводит инструктаж в учебном классе.
- Классификация зоны: Неклассифицированная (Безопасная) зона.
- Требования к регистратору: Допускается использование обычного персонального регистратора. Использование дорогого Ex-оборудования не требуется, что позволяет оптимизировать расходы.
