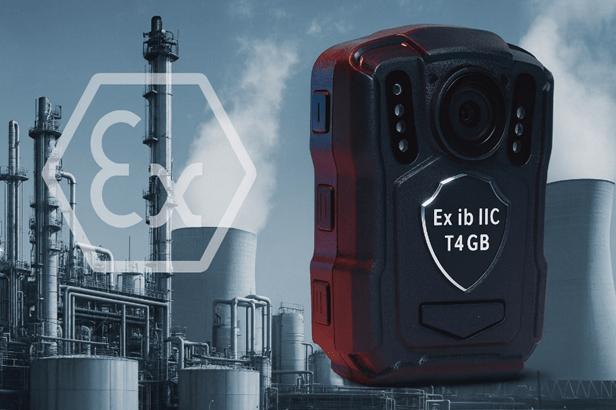

Взрывозащищенные Ex-видеорегистраторы в химической промышленности: как внедрить без нарушений

Химическое производство — одна из наиболее технологически сложных и опасных отраслей с точки зрения промышленной безопасности (ПБ) и охраны труда (ОТ). Реактивы, летучие органические соединения (ЛОС), высокие давления и температуры, а также непрерывный риск утечек и возгораний делают человеческий фактор критическим риском.

Именно поэтому персональные взрывозащищённые видеорегистраторы (Ex-регистраторы) перестают быть роскошью и становятся важным элементом контроля, особенно в контексте ужесточения требований Ростехнадзора. Их главная задача — обеспечить объективный, непредвзятый контроль за соблюдением инструкций в зонах, где малейшее отклонение от регламента может привести к аварии.

Для успешного внедрения необходимо строго следовать требованиям ТР ТС 012/2011 (О безопасности оборудования для работы во взрывоопасных средах) и интегрировать устройства в систему управления охраной труда и промышленной безопасностью (СУОТ/СУПБ). Химические предприятия по своей природе являются зонами повышенной опасности, где риск возгорания и взрыва заложен в самой технологии. Отсюда и крайне строгие требования к оборудованию, которое вносится в потенциально опасную среду.

Это наиболее распространённый риск. Большинство химических участков (цеха синтеза, участки хранения и перекачки) относятся к зонам класса 1 и 2 по классификации ПУЭ. В воздухе этих зон постоянно или периодически присутствуют:

• Пары ЛВЖ: толуол, ацетон, ксилол, этанол, метанол и их производные.
• Углеводородные газы: метан, пропан-бутан, а также технологические газы (аммиак, водород).
• Технологические смеси: выделения от реакторов, насосных агрегатов и перегонных колонн при продувке или работе с открытыми люками.

Для такого оборудования необходим взрывозащищённый корпус, который исключает две главные угрозы:

1. Искрообразование: Аккумулятор и контакты должны иметь защиту типа «искробезопасная электрическая цепь» (ia или ib).
2. Нагрев поверхности: Температура корпуса не должна превышать температуру самовоспламенения окружающей среды (см. ниже раздел о T-классе).

На некоторых узкоспециализированных участках, например, в цехах полимеризации, производства порошковых красителей, смол, твёрдых удобрений или фармацевтических субстанций, формируется тонкодисперсная пыль. Она может быть не менее (а иногда и более) взрывоопасна, чем газовая смесь.

В таких зонах к Ex-регистраторам предъявляются дополнительные требования:

• Антистатическое покрытие корпуса: Предотвращение накопления статического электричества, которое может стать источником воспламенения пылевого облака.
• Защита от проникновения пыли (D): Корпус должен быть спроектирован так, чтобы пыль не могла осесть на внутренних горячих компонентах и не создавала условий для тления или взрыва.
• Класс защиты IP: Должен быть высоким (не ниже IP67) для полной герметизации устройства.

Точки, где особая ценность у видеофиксации

Внедрение Ex-регистраторов не имеет смысла, если они используются повсеместно. Наибольшую ценность они приносят там, где высок риск аварии, где работают подрядчики, и где требуется максимальная точность исполнения регламента.

Слив/налив ЛВЖ и реагентов

Это одна из самых критичных и аварийноопасных операций. Видеофиксация здесь — безальтернативный инструмент доказательства выполнения правил:

• Процедура заземления: Фиксация, что заземляющие устройства подключены до начала перекачки.
• Контроль рукавов: Проверка корректности и герметичности подсоединения наливных/сливных рукавов и фланцев.
• СИЗ и инструмент: Использование искробезопасного инструмента, диэлектрической оснастки и полных комплектов СИЗ.
• Отсутствие открытых источников: Доказательство того, что вблизи операции нет посторонних предметов, мобильных телефонов, или курения.

Реакторы, смесители, перегонные колонны

Работа с основным технологическим оборудованием часто связана с необходимостью выполнения газоопасных работ (ГОР), работ с повышенной опасностью или ремонтов. Персональная видеозапись помогает контролировать:

• Подготовка к ремонту: Полное выполнение процедур отключения, продувки, дегазации, нейтрализации и установки заглушек (соответствие наряду-допуску).
• Открытие/закрытие люков: Соблюдение регламента при отборе проб, замене катализаторов или внутренних осмотрах.
• Работа подрядных организаций: Подрядчики исторически являются источником повышенного риска, и видеофиксация их действий — самый эффективный способ повышения дисциплины.

Участки с открытыми горючими жидкостями

Сюда относятся емкости-хранилища, локальные перевалочные площадки, отстойники или зоны очистки. Здесь всегда высокая концентрация паров. Видеофиксация:

• Исключает нарушения регламента: Недопущение использования не-Ex инструмента, оборудования или личных устройств.
• Фиксирует утечки: Объективное подтверждение времени и места начала внештатной ситуации.
• Доказательная база: Возможность инженеру ПБ объективно показать Ростехнадзору, что сотрудники находились в зоне с соблюдением всех правил и норм.

Выбор Ex-регистратора — это не выбор камеры, а выбор уровня безопасности, который должен строго соответствовать зоне эксплуатации. Нарушение требований ТР ТС 012/2011 делает использование прибора незаконным и опасным.

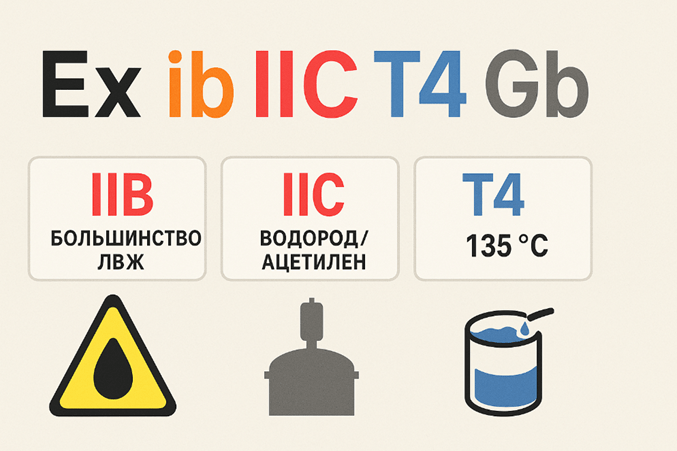

Группа газов/паров

Маркировка Ex-оборудования включает указание группы взрывоопасной среды. Для химических производств актуальны следующие группы:

• IIB (для поверхности): Включает большинство широко используемых органических растворителей и ЛВЖ: этилен, пропан, бутадиен, толуол, ацетон. Если химикат попадает в эту группу, маркировка должна быть не ниже IIB.
• IIC (самая строгая): Применяется в зонах с присутствием водорода (H2) или ацетилена. Это самая критичная категория, и устройство с маркировкой IIC можно использовать в любых зонах IIA и IIB.

Пример маркировки: Ex d ib IIC T4 Gb (где IIC — группа газов).

Температурный класс (T-класс)

T-класс указывает максимальную температуру, до которой может нагреться любая часть корпуса устройства. Этот показатель должен быть ниже температуры самовоспламенения самой легковоспламеняющейся среды, в которой используется регистратор.

В химической отрасли наиболее часто требуются:

• T4 (Макс. 135 C): Самый распространённый класс, который покрывает большинство промышленных растворителей (например, ацетон, температура самовоспламенения 535 C).
• T3 (Макс. 200 C): Может быть допустим для сред с более высокой температурой самовоспламенения, но менее универсален.

Чтобы Ex-регистраторы работали на повышение ПБ, а не становились очередным источником конфликтов и бумажной работы, их необходимо легитимизировать на уровне внутренних нормативных документов.

Какие операции обязаны сопровождаться видеозаписью

Регистратор должен стать обязательным элементом экипировки, подобно газоанализатору или шлему, при выполнении следующих видов работ:

• Газоопасные работы (ГОР): Вскрытие аппаратов, работа внутри ёмкостей, замена катализаторов.
• Слив/налив/перекачка ЛВЖ, кислот, щелочей, токсичных реагентов.
• Работы в EX-зонах по наряду-допуску: Огневые работы, ремонт, монтаж, демонтаж в зонах 0, 1, 2.
• Контроль подрядчиков: Все работы, выполняемые сторонними организациями на территории предприятия, должны фиксироваться.
• Аварийные остановки/пуски: Процедуры, связанные с высоким риском ошибок или превышения параметров.

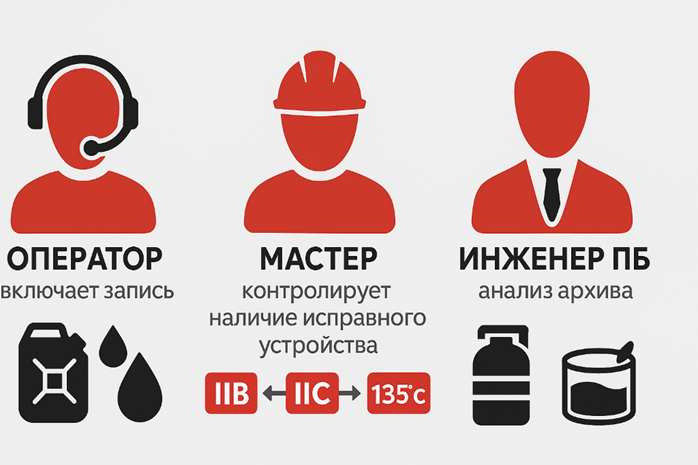

Кто отвечает за включение/выключение

Чёткое закрепление ответственности исключает ситуации, когда «забыли включить» или «забыли сдать запись». Типовая схема распределения ролей:

• Исполнитель/Оператор установки: Обязан включить запись перед началом операции по наряду-допуску (или перед входом в зону), проверить работоспособность и выключить после выхода из опасной зоны.
• Мастер/Руководитель работ: Контролирует наличие заряженного/исправного регистратора у подчинённых, соответствие маркировки зоне и обеспечивает сдачу устройства на станцию архивирования в конце смены.
• Инженер ОТ/ПБ/ИТСБ: Отвечает за хранение, выборочный контроль архива, расследование инцидентов и регулярное обучение персонала работе с устройством.

Даже самое технологичное оборудование не будет работать «в плюс», если его использование не закреплено внутренними документами и не учитывает требования законодательства о персональных данных и трудовых отношениях. Для легального внедрения системы видеофиксации важно заранее оформить несколько ключевых моментов.

Локальные акты о видеонаблюдении и видеофиксации

На предприятии должны быть утверждены:

• положение о видеонаблюдении/видеофиксации;
• приказ о внедрении системы;
• регламент, где указано: кто, когда и в каких случаях обязан вести запись.

Это переводит видеозапись из «инициативы» в официальный элемент системы ПБ и ОТ.

Доступ к архиву и сроки хранения

В документах важно определить:

• кто имеет право просматривать и выгружать видео;
• где хранится архив (сервер, док-станция, защищённое хранилище);
• сроки хранения (например, 30/90/180 дней или до завершения расследования);
• порядок удаления записей.

Это снижает риски утечек и претензий со стороны ИБ.

Уведомление персонала

Сотрудники должны быть:

• письменно уведомлены о ведении видеофиксации;
• ознакомлены под подпись с положением;
• проинформированы о целях записи (безопасность, контроль регламентов, расследования).

Это обязательное условие для законного применения видеозаписи в рабочих процессах.

152-ФЗ и трудовые моменты — в общих формулировках

В локальных актах рекомендуется закрепить, что:

• видеозапись ведётся в целях обеспечения безопасности и контроля технологических процессов;
• данные обрабатываются в рамках законодательства о персональных данных;
• доступ ограничен уполномоченными лицами;
• запись не используется для произвольного контроля личной жизни работников.

Без излишней юридической детализации, но с понятной логикой защиты прав сотрудников.

Запрет записи в бытовых зонах

Отдельно должно быть указано, что видеофиксация запрещена:

• в раздевалках,
• душевых,
• санузлах,
• комнатах отдыха и приёма пищи.

Это принципиально для соблюдения баланса между безопасностью и правом на частную жизнь.

Рассмотрим, как внедрение Ex-регистраторов решает реальные проблемы химического производства.

Исходные проблемы

Условный цех синтеза столкнулся со следующими проблемами:

1. Нарушения подрядчиков: При сливе сырья (толуола) подрядчики игнорировали обязательную процедуру подключения двухконтурного заземления, что создавало риск накопления статического заряда и взрыва.
2. Необъективные расследования: При инцидентах (например, незначительный разлив ЛВЖ) бумажные журналы не совпадали с реальными действиями сотрудников.
3. Низкая дисциплина при ГОР: Рабочие не всегда использовали полный комплект СИЗ (газоанализаторы, принудительная вентиляция) при вскрытии реакторов.
4. Сложности с Ростехнадзором: Инспекторы требовали доказательств, что инструкции действительно выполняются на практике, а не только на бумаге.

Решение

Предприятие внедрило систему из 20 персональных Ex-регистраторов (маркировка Ex db ib IIB T4 Gb) с централизованной станцией архивирования и автоматическим сбросом данных по Wi-Fi при возвращении в безопасную зону.

Ключевые этапы:

• 30 дней: Пилотное тестирование и обучение персонала.
• Интеграция: Включение Ex-регистратора в список обязательной экипировки для ГОР и работ с ЛВЖ (отражено в нарядах-допусках).
• Мотивация: Внедрение системы поощрения за отсутствие нарушений, зафиксированных видео (принцип «кнута и пряника»).

Результаты после внедрения

1. Снижение нарушений с ЛВЖ: Количество случаев игнорирования процедуры заземления при сливе упало на 85%. Подрядчики стали строго следовать регламенту «из-за камеры».
2. Оперативность расследования: Время на расследование инцидентов (например, ложное срабатывание датчика) сократилось с 4 часов до 15 минут, благодаря мгновенному доступу к видео.
3. Дисциплина в EX-зонах: Работники стали строго следовать инструкциям по СИЗ и нарядам-допускам. Регистратор выступил как «независимый контролёр».
4. Успешный аудит: При плановой проверке Ростехнадзора видеоархив был предоставлен как неоспоримое доказательство соответствия процедур. Замечаний по контролируемым операциям не последовало.
5. Аналитика ПБ: Инженеры ПБ получили возможность не просто фиксировать нарушения, но и анализировать лучшие практики и узкие места в регламентах (поведенческий аудит).
