ТР ТС 020/2011 (ЭМС): Как собрать систему видеомониторинга, которая не «глючит» и не мешает работать другим

Технический регламент ТР ТС 020/2011 — это своего рода «правила хорошего тона» для всей электроники в странах ЕАЭС. Он гарантирует, что ваши приборы будут стабильно работать в условиях промышленного предприятия и не станут причиной сбоев в работе другой важной техники (раций, датчиков, сетей Wi-Fi).

Законное подтверждение этого стандарта — Декларация о соответствии, которая регистрируется на основе реальных испытаний в лаборатории. Главный риск при закупках: часто документы оформляют только на сам нагрудный видеорегистратор, забывая про док-станции, терминалы и блоки питания. Если зарядная инфраструктура не прошла проверку, это может привести к выходу камер из строя, штрафам от надзорных органов и даже отказу в страховых выплатах при инцидентах.

Представьте типичный рабочий день на крупном предприятии или НПЗ. В воздухе постоянно «летают» тысячи радиоволн: работают рации охраны, передают данные беспроводные датчики на станках, сотрудники пользуются мобильной связью. Все это — электромагнитное поле.

Если вы внедряете новую систему видеомониторинга, она входит в это поле. Без соблюдения регламента ТР ТС 020/2011 (или ЭМС — электромагнитная совместимость) могут начаться две серьезные проблемы:

1. Ваша техника мешает остальным: Вы поставили 50 видеорегистраторов в терминалы для зарядки и выгрузки видео, и в этот момент у диспетчера начинает «шипеть» рация или пропадает интернет. Это значит, что блоки питания терминала выбрасывают в сеть слишком много «шума».
2. Чужая техника мешает вам: Сотрудник проходит мимо мощного распределительного щита или использует рацию, стоя рядом с коллегой. В этот момент его видеорегистратор «глючит», перезагружается или просто перестает записывать звук.

Регламент ТР ТС 020/2011 гарантирует, что прибор будет «мирным» (не создаст помех другим) и «защищенным» (не сломается от внешнего воздействия).

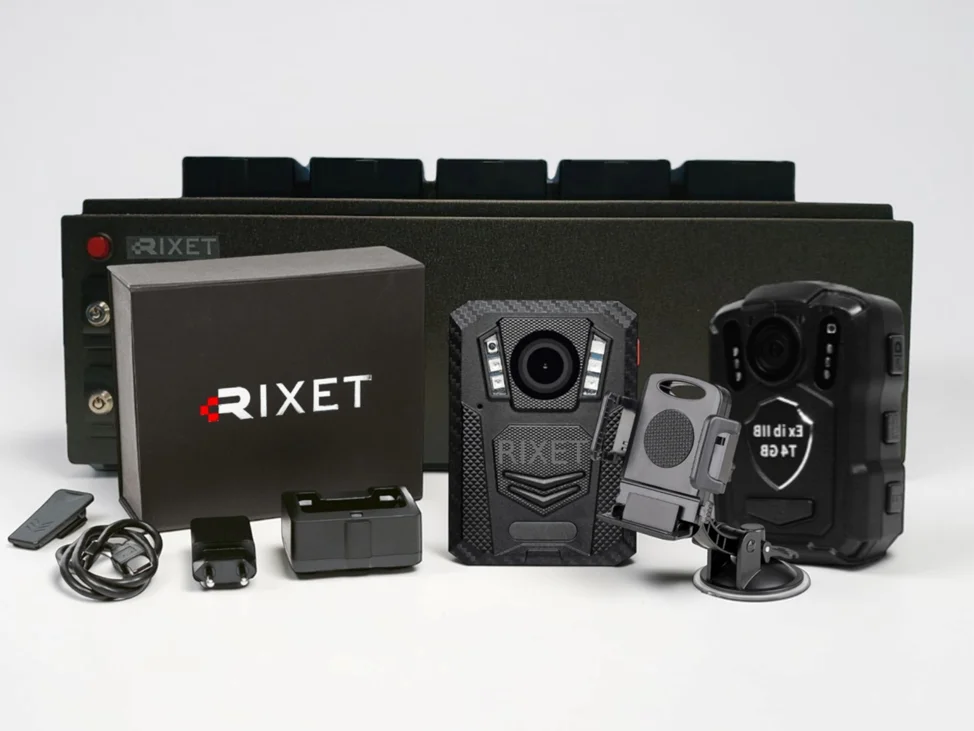

Огромная ошибка при закупке — считать, что «система» — это только носимый видеорегистратор. На самом деле под действие регламента попадает всё, в чем есть микросхемы или что включается в розетку:

• Персональные видеорегистраторы: Внутри них работают мощные процессоры и модули передачи данных (Wi-Fi, 4G). Это маленькие компьютеры, которые активно излучают радиоволны.
• Терминалы и док-станции: Это самые сложные узлы системы. Представьте, какая нагрузка идет на электронику, когда через одну станцию одновременно заряжаются 20 регистраторов и передаются большие объемы видеоматериала. Если терминал некачественный, он может просто «сжечь» контроллер питания внутри видеорегистратора.
• Блоки питания: Это «сердце» большинства проблем. Именно дешевые блоки питания чаще всего становятся причиной помех в электросети всего здания.
• Аксессуары: Внешние камеры или активные крепления.

Если вы покупаете систему, декларация должна быть на каждый из этих пунктов.

Декларация о соответствии — это не просто лист бумаги. Это финал долгого процесса, который состоит из трех этапов:

Этап I: Испытания в лаборатории

Производитель отправляет образцы в аккредитованный центр. Там инженеры проводят тесты, которые сложно имитировать в обычных условиях:

• Тест на статику: Видеорегистратор бьют электрическими разрядами. Это имитация того, как рабочий в синтетической куртке или в сухом помещении касается устройства. Регистратор не должен выключиться.
• Тест на наводки: Устройство помещают в поле работы мощных радиостанций. Запись должна продолжаться без искажений.
• Тест сети: Проверяют, что блок питания терминала не портит электричество во всей сети завода.

Этап II: Протокол испытаний

Это «паспорт» безопасности. В нем подробно расписано, какие тесты прибор прошел, а какие — нет. При закупке оборудования эксперты советуют запрашивать у поставщика не только декларацию, но и сам протокол. В нем должно быть указано, что тестировалась именно та модель (и тот блок питания), которую вам продают.

Этап III: Регистрация декларации

Данные вносятся в государственный реестр Росаккредитации. Только после этого на устройство можно клеить знак EAC.

Представьте, что вы покупаете дорогой автомобиль, но колеса на нем — от телеги. Примерно так выглядит закупка, где на нагрудный видеорегистратор есть все документы, а на терминал — нет.

Почему это опасно технически?

Когда вы вставляете камеру в док-станцию, они становятся одним целым. Если зарядный терминал не защищен от скачков напряжения, он может за один раз вывести из строя всю партию носимых видеорегистраторов. Кроме того, помехи от некачественной зарядки могут привести к повреждению файлов на карте памяти.

Почему это опасно юридически?

В случае любого происшествия (пожар, сбой в работе ИТ-инфраструктуры, травма на производстве) первым делом проверяются документы на всё электрооборудование. Если окажется, что в сеть был включен несертифицированный терминал или блок питания, ответственность ляжет на должностное лицо, подписавшее акт приемки. Страховые компании в таких случаях часто отказывают в выплатах, ссылаясь на использование небезопасного оборудования.

Чтобы не купить «кота в мешке», пройдитесь по этому списку:

1. Комплектность бумаг: Требуйте декларации на видеорегистраторы и отдельно на терминалы/зарядки.
2. Проверка лаборатории: Найдите название лаборатории из протокола в реестре на сайте Росаккредитации. Если лаборатории там нет — документ недействителен.
3. Совпадение моделей: Модель блока питания, который лежит в коробке, должна быть прописана в декларации или протоколе испытаний.
4. Маркировка EAC: Проверьте, чтобы знак был нанесен на корпус самого устройства, а не только на коробку.

Закупая качественные персональные видеорегистраторы и сертифицированные станции выгрузки данных, предприятие страхует себя от непредсказуемых поломок. Это гарантия того, что в самый важный момент — будь то проверка Ростехнадзора или разбор инцидента — видео будет записано четко и без помех.
