ТР ТС 012/2011 и персональные взрывозащищённые видеорегистраторы: что должен знать инженер по промбезопасности

Технический регламент Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» является обязательным для всех персональных видеорегистраторов, которые используются в зонах, где существует риск образования взрывоопасных смесей (газов, паров, пыли). Использование такого оборудования без соответствующего сертификата Ex-соответствия и Ex-маркировки является прямым нарушением законодательства, влечет за собой административную и уголовную ответственность, и создает неприемлемый риск для безопасности персонала и объекта.

Технический регламент Таможенного союза 012/2011 — это основополагающий нормативно-правовой акт, устанавливающий единые обязательные требования к оборудованию, предназначенному для эксплуатации в потенциально взрывоопасных средах на территории стран-членов Евразийского экономического союза (ЕАЭС).

Его главная цель — обеспечить максимальную защиту персонала, предотвратить возникновение взрывов и пожаров, а также гарантировать свободное перемещение безопасного оборудования по территории Союза.

Для какого оборудования регламент обязателен

Регламент распространяется на любое электрическое и неэлектрическое оборудование, а также компоненты, которые:

1. Предназначены для использования во взрывоопасных средах.
2. Содержат потенциальные источники воспламенения (искры, нагретые поверхности, статические заряды).

Сюда однозначно попадают:

• Персональные видеорегистраторы (или носимые камеры), используемые инженерами ПБ, операторами и ремонтными бригадами в цехах, на газопроводах, буровых установках и других ОПО.
• Измерительные приборы, датчики, светильники, рации, смартфоны, планшеты и любое другое электронное оборудование, вносимое в зону с Ex-маркировкой.

Чем он отличается от обычных ГОСТ и инструкций

Главное отличие ТР ТС 012/2011 в его статусе и силе:

• Обязательность: В отличие от большинства ГОСТов, которые могут носить рекомендательный характер, требования регламента обязательны к исполнению на всей территории ЕАЭС (Россия, Беларусь, Казахстан, Армения, Кыргызстан).
• Юридическая сила: Соответствие ТР ТС 012/2011 является законодательным требованием. Нарушение требований регламента (использование несертифицированного оборудования в Ex-зоне) рассматривается как нарушение требований промышленной безопасности, что влечет за собой административную ответственность по КоАП РФ (например, ст. 9.1), а в случае инцидента — уголовную (ст. 217 УК РФ).

Регистратор как электрооборудование во взрывоопасной среде

Персональный видеорегистратор — это сложное электронное устройство, питающееся от аккумулятора. Он является потенциальным источником воспламенения из-за нескольких факторов:

1. Нагрев: Батарея и процессор могут нагреваться во время работы или зарядки.
2. Искра: Любое нарушение целостности корпуса или короткое замыкание при падении может вызвать искру, достаточную для поджога взрывоопасной смеси.
3. Статический заряд: Корпус устройства, особенно при трении об одежду, может накапливать статический заряд.

Если устройство вносится в зону, где присутствуют взрывоопасные газы, пары или пыль (зоны, обозначенные как Ex-зоны), оно автоматически становится объектом регулирования ТР ТС 012/2011.

Типичные сценарии, когда регламент уже работает

Для инженера по промышленной безопасности (ПБ) важно понимать, что регламент действует в следующих сценариях, требующих видеофиксации:

• Газоопасные работы: Проведение контроля перед вскрытием аппаратов, газопроводов, в замкнутых пространствах.
• Обходы технологических установок: Аудит в насосных, компрессорных, резервуарных парках, где возможно присутствие паров углеводородов.
• Контроль налива/слива: Фиксация процессов налива ЛВЖ и ГЖ.
• Аудит подрядчиков: Видеорегистрация работ, выполняемых сторонними организациями на территории ОПО.

В любом из этих случаев, если зона имеет Ex-маркировку, обычный (даже ударопрочный или влагозащищенный) персональный видеорегистратор является нелегальным и опасным.

Взрывозащищённым считается только тот видеорегистратор, в конструкцию которого изначально заложены специальные меры и технические решения, исключающие воспламенение окружающей взрывоопасной среды.

Ex-маркировка и область применения

Каждое сертифицированное взрывозащищённое устройство имеет специальную Ex-маркировку. Она наносится на корпус и содержит всю необходимую информацию о допустимой области применения.

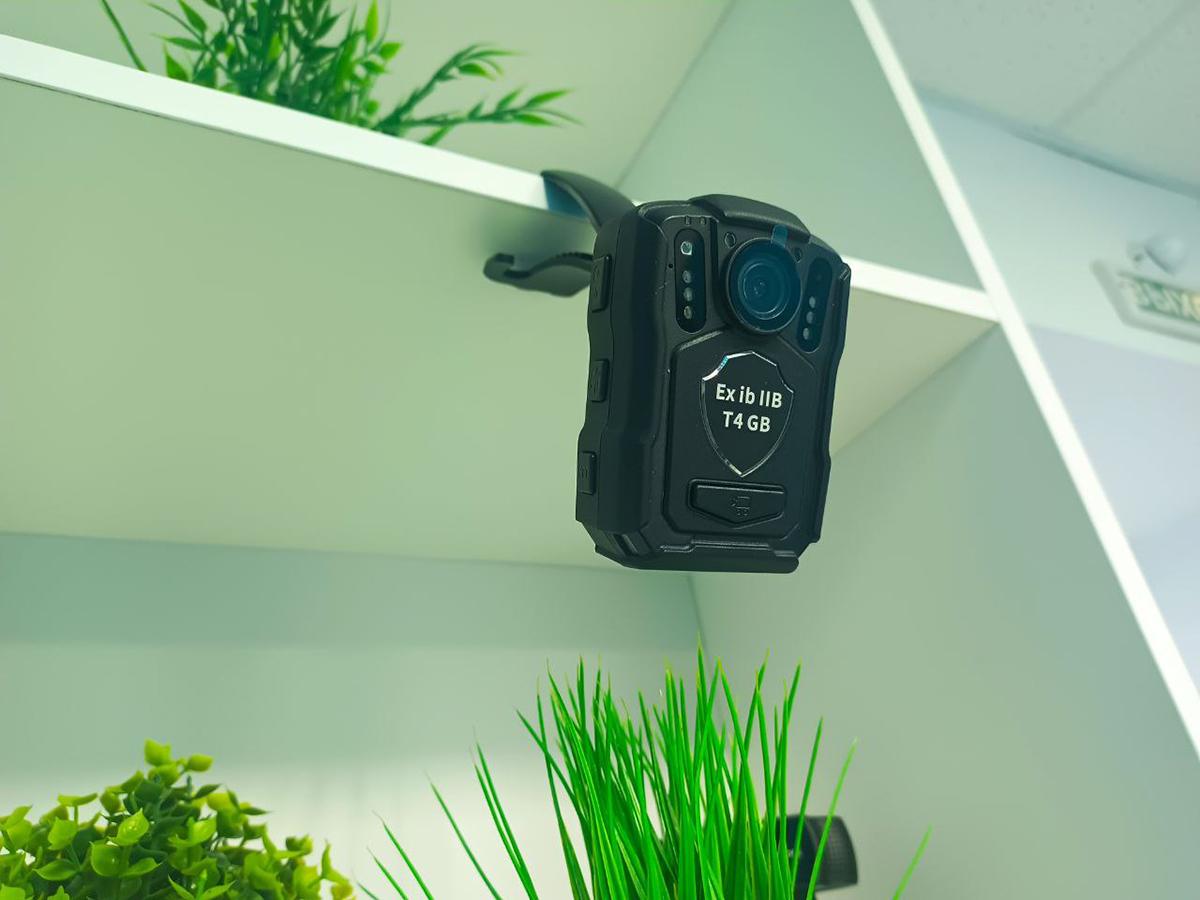

Пример маркировки: Ex ib IIB T4 Gb

Инженер ПБ обязан сверять маркировку, указанную на регистраторе, с классом взрывоопасной зоны на своем объекте.

Сертификат соответствия и его роль

Сертификат соответствия ТР ТС 012/2011 — это главный документ, который подтверждает, что оборудование прошло все необходимые испытания и соответствует требованиям регламента.

• Роль: Это единственный юридически значимый документ, позволяющий эксплуатацию устройства в Ex-зоне.
• Выдача: Сертификат выдается аккредитованным органом на основании протоколов испытаний. Без этого документа устройство считается обычным (не-Ex) и строго запрещено к использованию.

На рынке часто встречаются устройства, которые называют «промышленными», «защищенными» или «ударопрочными» (со стандартами IP67/68 или MIL-STD). Это не делает их взрывозащищенными!

Испытания и подтверждение соответствия

Разница заключается в подходе к разработке и обязательных испытаниях:

Ответственность предприятия при выборе

Инженер ПБ должен понимать, что ответственность за соответствие оборудования зоне эксплуатации лежит на предприятии-пользователе.

• Приобретение устройства с маркировкой IP68 (защита от воды и пыли) не освобождает от ответственности, если это устройство в Ex-зоне вызовет инцидент.
• Только наличие Сертификата ТР ТС 012/2011 и корректная Ex-маркировка являются законным основанием для использования.

При покупке персональных взрывозащищённых видеорегистраторов поставщик обязан предоставить полный пакет разрешительной документации. Неполный комплект — повод для отказа.

Сертификат ТР ТС 012/2011

Это главный документ. Он должен быть:

• Актуальным: Не истек срок действия.
• Действующим: Его можно проверить в Едином реестре выданных сертификатов соответствия.
• Релевантным: В нем должна быть указана конкретная модель регистратора и корректная Ex-маркировка.

Паспорт изделия и инструкция

В паспорте изделия обязательно должны быть указаны:

• Полная Ex-маркировка.
• Условия безопасной эксплуатации (например, только во взрывоопасных зонах 1 и 2).
• Требования к обслуживанию и ремонту (обслуживание только специализированными организациями, имеющими соответствующую лицензию).
• Специальные условия использования (например, запрет на подключение/отключение кабелей в Ex-зоне).

Дополнительные протоколы и заключения (при наличии)

Полезно запросить:

• Протоколы испытаний: Они подтверждают, на основании чего был выдан сертификат.
• Обоснование безопасности (ОБ): Документ, содержащий анализ риска и технические решения по снижению опасности.

Вопросы Ростехнадзора и внутреннего аудита

При плановой проверке Ростехнадзора или внутреннем аудите безопасности отсутствие сертификата на персональные видеорегистраторы в Ex-зонах будет расценено как грубое нарушение.

Типичные вопросы инспектора:

• «Предоставьте Сертификат ТР ТС 012/2011 на данное устройство».
• «Покажите, где на корпусе нанесена Ex-маркировка, и сверьте ее с классом зоны».
• «Где в паспорте указаны условия безопасной эксплуатации в соответствии с Ex-маркировкой?»

Наличие полного пакета документов и корректной маркировки позволяет быстро закрыть этот блок вопросов.

Как правильно ссылаться на регламент в техническом задании

Для исключения поставок несертифицированного взрывозащищенного оборудования в тендерной документации и технических заданиях необходимо четко прописать требования:

Обязательное требование: Поставляемое оборудование должно иметь Сертификат соответствия ТР ТС 012/2011 (О безопасности оборудования для работы во взрывоопасных средах), выданный аккредитованным органом ЕАЭС.

Требуемая маркировка: [Указать конкретный класс и группу, например, Ex ib IIB T4 Gb].

Подтверждение: В составе заявки в обязательном порядке предоставить заверенную копию действующего Сертификата и Паспорт изделия с указанием Ex-маркировки.

Такая формулировка исключает возможность поставки несертифицированных аналогов, которые могут быть прочными, но не безопасными.
