Маркировка 1 Ex ib IIB T4 Gb: как по ней понять, можно ли использовать персональный регистратор на вашем объекте

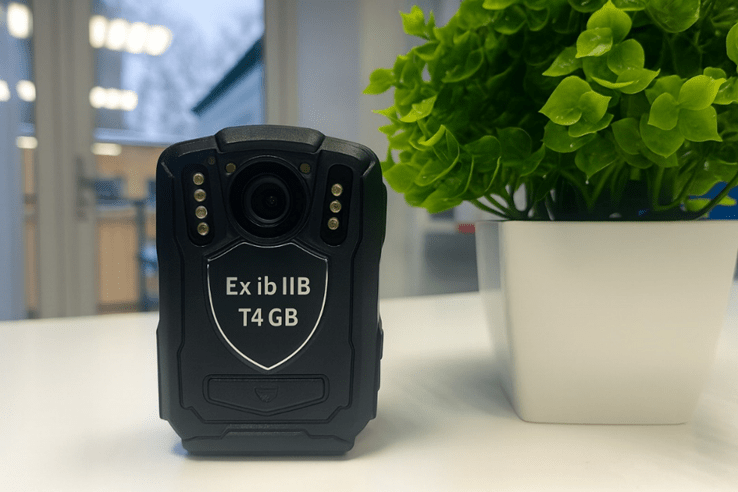

Маркировка 1 Ex ib IIB T4 Gb означает, что данный персональный видеорегистратор является взрывозащищённым (Ex), имеет высокий уровень защиты (Gb), использует принцип искробезопасной цепи (ib) и допущен для применения в потенциально взрывоопасных газовых средах группы IIB (включая пропан, этилен и большинство нефтепродуктов) в зонах 1 и 2. Максимальная температура его поверхности при эксплуатации не превысит 135°C (T4). Это устройство можно использовать на большинстве объектов нефтегазового, химического и нефтехимического комплекса, где возможны пары углеводородов.

Ex-маркировка (от слова Explosion) — это стандартизированный код, который наносится на взрывозащищённое оборудование и является паспортом его безопасности. Она создана для одной цели: обеспечить, чтобы потенциальный источник воспламенения (любой прибор) не попал в среду, где его энергия может вызвать взрыв.

Кто её присваивает

Маркировка присваивается не производителем, а аккредитованными испытательными лабораториями и органами по сертификации в процессе обязательной оценки соответствия требованиям Технического регламента Таможенного союза ТР ТС 012/2011 (или аналогичных международных стандартов, таких как ATEX в Европе). Только после успешных тестов и получения сертификата устройство получает право на нанесение этой маркировки.

Чем она полезна инженеру и специалисту по ОТ

Для специалиста по охране труда (ОТ) и инженера по промышленной безопасности (ПБ) маркировка — это ключевой инструмент принятия решений:

1. Законность: Подтверждает, что нагрудный видеорегистратор легально допущен к эксплуатации в Ex-зоне.
2. Совместимость: Позволяет мгновенно сравнить параметры устройства (группу газов и температуру) с классом взрывоопасной зоны на объекте.
3. Безопасность: Гарантирует, что при нормальной или аварийной работе устройство не станет причиной воспламенения.

Начало маркировки, 1 Ex, указывает на общий статус и уровень взрывозащиты устройства.

Цифра перед Ex

Цифра «1» перед Ex (или иногда отсутствие цифры, если это 0 Ex) не является обязательной частью международной маркировки, но часто используется для уточнения уровня защиты оборудования по отношению к зонам (в соответствии с российскими/советскими ГОСТами, гармонизированными с международными).

• 0 (Особо высокий уровень): Для зон 0.
• 1 (Высокий уровень): Для зон 1.
• 2 (Повышенный уровень): Для зон 2.

В современных маркировках Gb (см. ниже) уже достаточно четко указывает на разрешенную зону, но «1 Ex» информирует о высоком уровне защиты, подходящем для Зоны 1.

Общий уровень взрывозащиты

Символ Ex (часть маркировки) является обязательным и означает, что оборудование имеет взрывозащищенное исполнение. Это подтверждает, что в конструкцию заложен один или несколько специальных видов защиты, исключающих воспламенение окружающей среды.

«ib» — это один из наиболее распространенных и надежных видов взрывозащиты для портативных устройств, таких как видеорегистраторы.

Принцип «ограниченной энергии» без технических тонкостей

Вид защиты ib (второй уровень искробезопасности) основан на принципе ограничения электрической и тепловой энергии.

• Внутри устройства все электрические цепи спроектированы так, чтобы в любых, даже аварийных ситуациях (короткое замыкание, обрыв, неисправность), сила тока, напряжение и температура были гарантированно недостаточными для воспламенения самой легковоспламеняющейся смеси, которая может находиться в зоне его применения.
• Если в цепи произойдет искра, её энергия будет ниже критического порога.

Где обычно используется такой вид защиты

Искробезопасная цепь (i) идеальна для:

• Портативных устройств (регистраторы, рации, измерители), так как не требует тяжелых корпусов, как, например, взрывонепроницаемая оболочка (d).
• Цепей управления и датчиков, которые работают непосредственно в Ex-зоне и должны передавать сигналы.
• Устройств, предназначенных для использования в Зонах 1 и 2.

Группа газов указывает, для работы с какими именно взрывоопасными веществами предназначен прибор.

Какие вещества входят в IIB

Оборудование группы II предназначено для использования в наземных условиях (не в шахтах). Группа II подразделяется на подгруппы: IIA, IIB, и IIC.

Подгруппа IIB включает газы и пары, которые требуют большей энергии воспламенения, чем IIC, но меньшей, чем IIA.

Поскольку IIB является более строгим требованием, чем IIA, регистратор с маркировкой IIB автоматически разрешен к использованию в зонах IIA.

Чем IIB отличается от IIA и IIC

Ключевое отличие — это минимальная энергия, необходимая для воспламенения газа.

• Устройства IIB имеют более жесткие требования к конструкции (меньшая энергия искры, более строгий контроль температуры) по сравнению с IIA.
• Устройства IIC имеют самые строгие требования, так как водород и ацетилен воспламеняются от минимальной энергии. Регистратор IIB нельзя использовать в зоне IIC.

Температурный класс (T) указывает на максимальную температуру, которую может достичь любая внешняя часть оборудования (корпус, экран, объектив) в процессе эксплуатации.

Максимальная температура поверхности

Класс T4 означает, что максимальная температура поверхности прибора не превысит 135°C.

Существует шесть температурных классов:

Почему это важно для эксплуатации в реальных условиях

Температура воспламенения большинства газов, паров и пыли, используемых в промышленности, выше 135°C. Класс T4 обеспечивает высокую степень безопасности, так как покрывает почти все распространенные взрывоопасные среды.

Если на вашем объекте работает газ с температурой самовоспламенения Tсв = 190°C (например, дизельное топливо), то T4 (макс. 135°C) безопасно, поскольку 135°C < 190°C. Оборудование с более высоким классом (например, T3 или T2) было бы запрещено.

Последняя часть маркировки, Gb, четко привязывает устройство к допустимым зонам эксплуатации.

Связь уровней Ga/Gb/Gc и зон 0/1/2

Уровень защиты персонального видеорегистратора (EPL — Equipment Protection Level) показывает надежность, с которой устройство сохраняет свою взрывозащитную функцию:

Как по маркировке понять, в какую зону можно заходить

Маркировка 1 Ex ib IIB T4 Gb однозначно указывает:

• Gb разрешает использование устройства в Зоне 1 и, соответственно, в Зоне 2.
• Если бы уровень был Ga (маркировка 1 Ex ia IIB T4 Ga), то прибор можно было бы использовать в Зоне 0.

Таким образом, носимый видеорегистратор с маркировкой Gb можно смело использовать в большинстве производственных помещений и открытых технологических установок, где взрывоопасная среда может возникать лишь при нештатных ситуациях.

Инженер ПБ должен всегда проводить сопоставление трех ключевых параметров устройства с классом зоны на объекте:

1. Группа газов: IIB (газ на объекте должен быть IIA или IIB).
2. Температурный класс: T4 (температура самовоспламенения газа на объекте должна быть >135°C).
3. Уровень защиты: Gb (работа в Зоне 1 и 2).

Пример для объекта с парами растворителей

• Объект: Участок окрасочных работ с использованием растворителя (толуол). Зона классифицирована как Зона 1, Группа IIB, Класс T2 (300°C).
• Регистратор: 1 Ex ib IIB T4 Gb.
• Сопоставление:
  • IIB — соответствует.
  • T4 (135°C) — безопаснее, чем T2 (300°C). Соответствует.
  • Gb — соответствует Зоне 1. Соответствует.
• Вывод: Использование разрешено.

Пример для газораспределительной станции

• Объект: Газораспределительная станция, возможно присутствие водорода (IIC). Зона классифицирована как Зона 1, Группа IIC, Класс T1 (450°C).
• Регистратор: 1 Ex ib IIB T4 Gb.
• Сопоставление:
  • IIB — Не соответствует! Требуется IIC.
  • T4 — соответствует (135°C < 450°C).
  • Gb — соответствует Зоне 1.
• Вывод: Использование ЗАПРЕЩЕНО. Несоответствие по группе газов является критическим. Требуется видеорегистратор с маркировкой IIC.
